Baugruppen
Damit der TRX für Optimierung, Reparatur, Messungen und Neukonstruktion komfortabel zugänglich ist, besteht dieser aus leicht demontierbar- und klappbaren Baugruppen :
Grundseite: Auf dieser befinden sich die wichtigsten Module, welche einen HF-Empfangs,-und den Sendezweig darstellen. Beispielsweise den 1. Mischer, ZF-Verstärker, Quarzfilter, die Bandfilter usw. Beim Senden werden wichtige Teile mitbenutzt. Steuerleitungen und Spannungsversorgungen laufen hier durch. Die Platine verzweigt sich gewissermaßen in drei Richtungen.

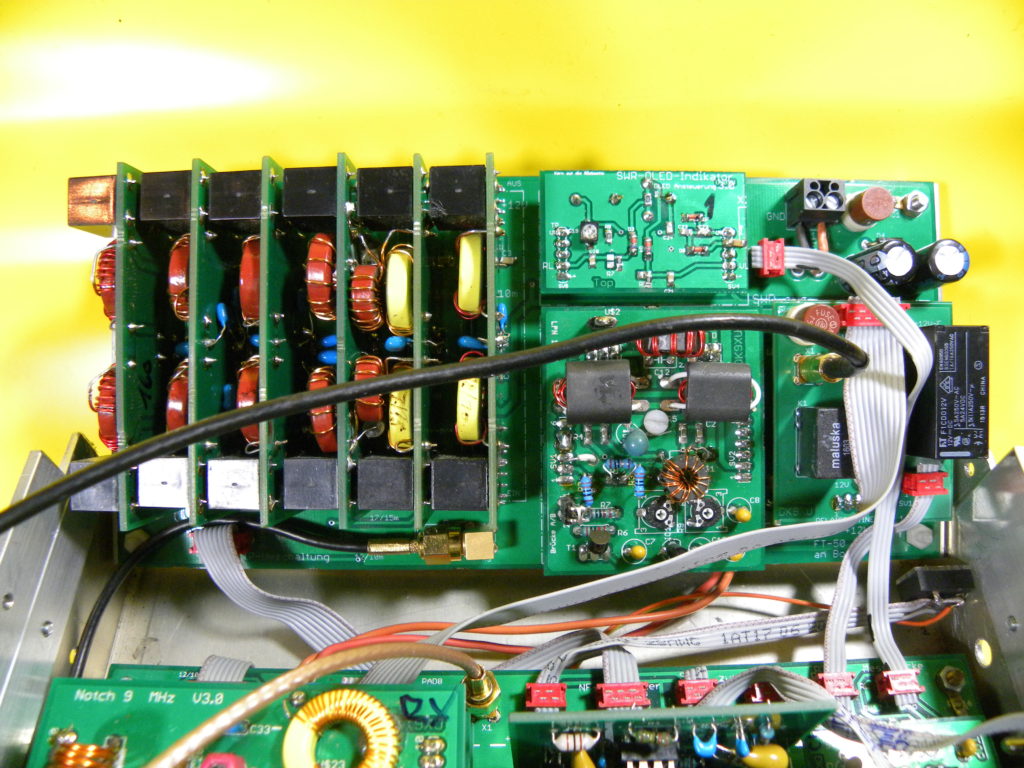

Rückseite: Auf dieser Seite befinden sich die Tiefpässe, Relaisumschaltungen RX/TX, die SWR Messbrücke die PA, der Antennen,-und Stromanschluss.
Frontseite: Die Frontseite stellt die Mikroprozessor – Steuerzentrale dar, welche auf den Aduino Nano oder dem ESP32 aufbaut. Das bedeutet schalten und steuern aller nötigen Komponenten, HF-Erzeugung, CW-Dekodierung und weitere. Auf der Vorderseite liegen Reglerelement und die Abstimmung. Ein LCD oder HMI Display gibt die Informationen aus. Zum LCD Display gehört eine separate SWR-LED Reihe , oder eine Oled-Anzeige.
Seitenteil (rechts): Hier befinden sich die Spannungsregler 9V und 5V und verbinden sich mit der Grundplatine. Aus logischen und aber auch Platzgründen liegen auf der Frontseite der Seiten-Platinen ein NF-CW-Filter sowie der Spot.
Grundplatine
Grundplatine Mitte, bestückt
Rückplatine
Frontseite ver.1.1
Frontseite ver. 2.2
Seitenteil
Nachfolgend findet ihr PDF-Schaltbilder aller Module:
